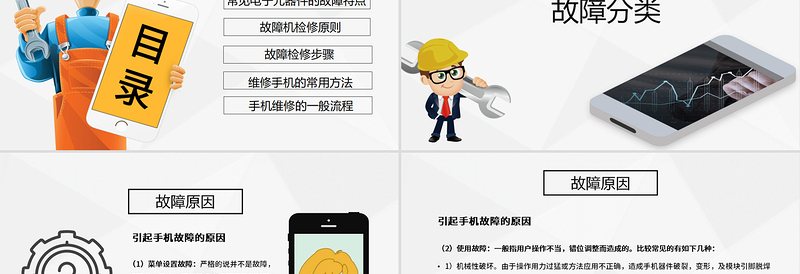

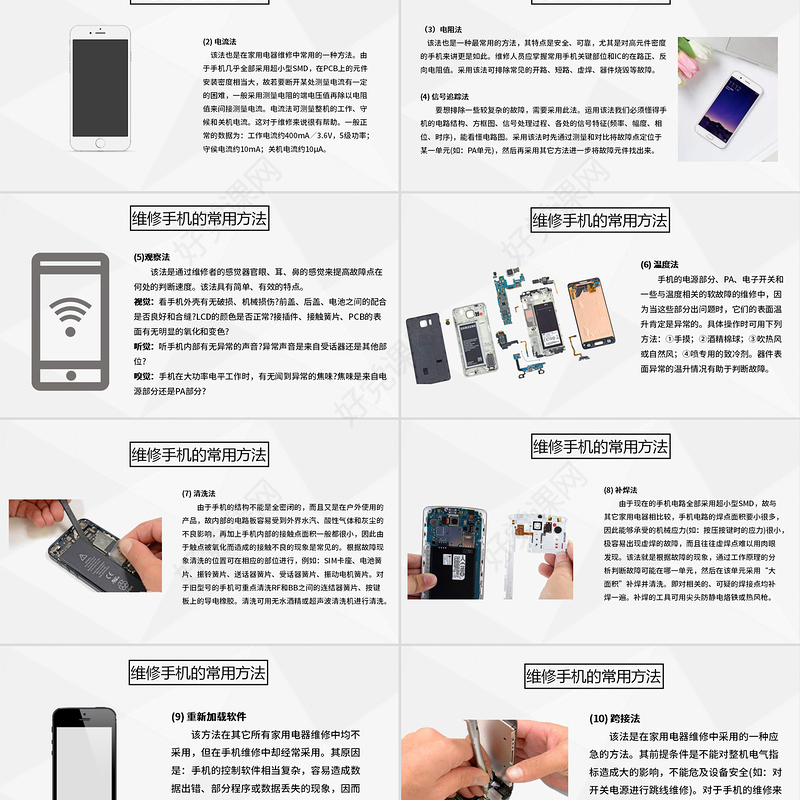

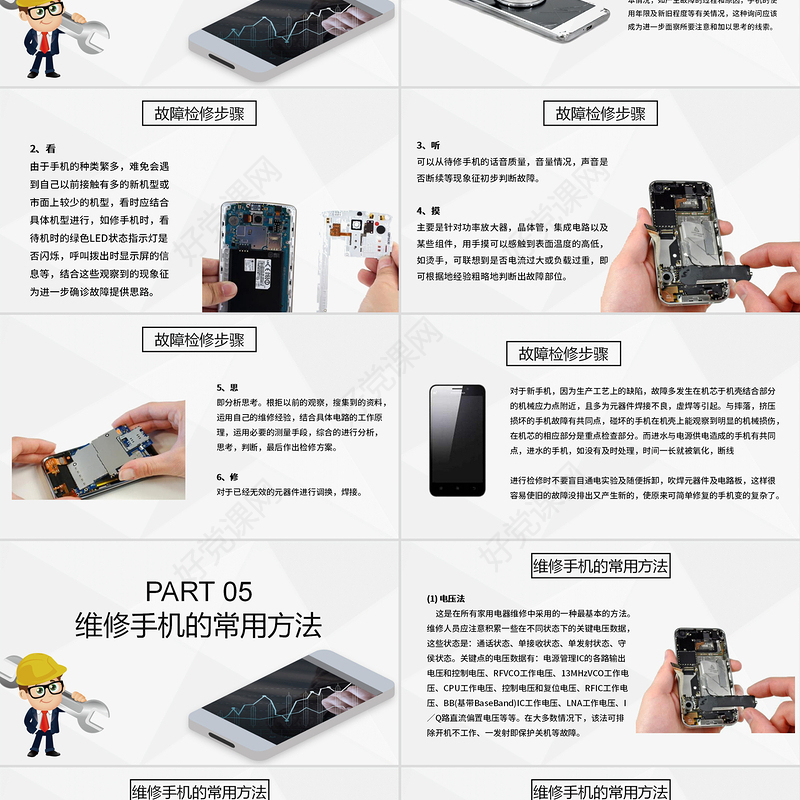

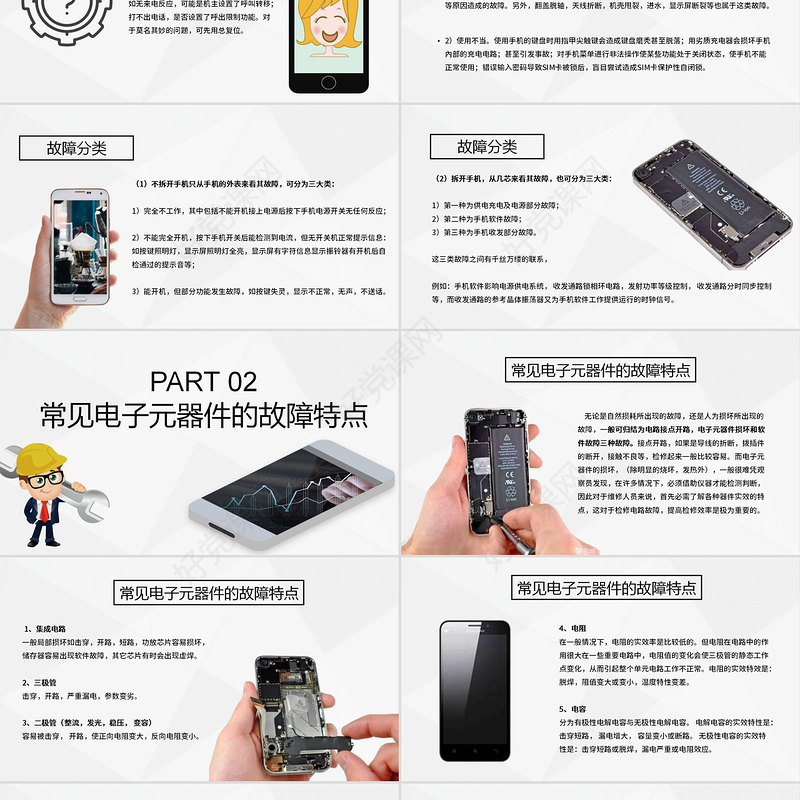

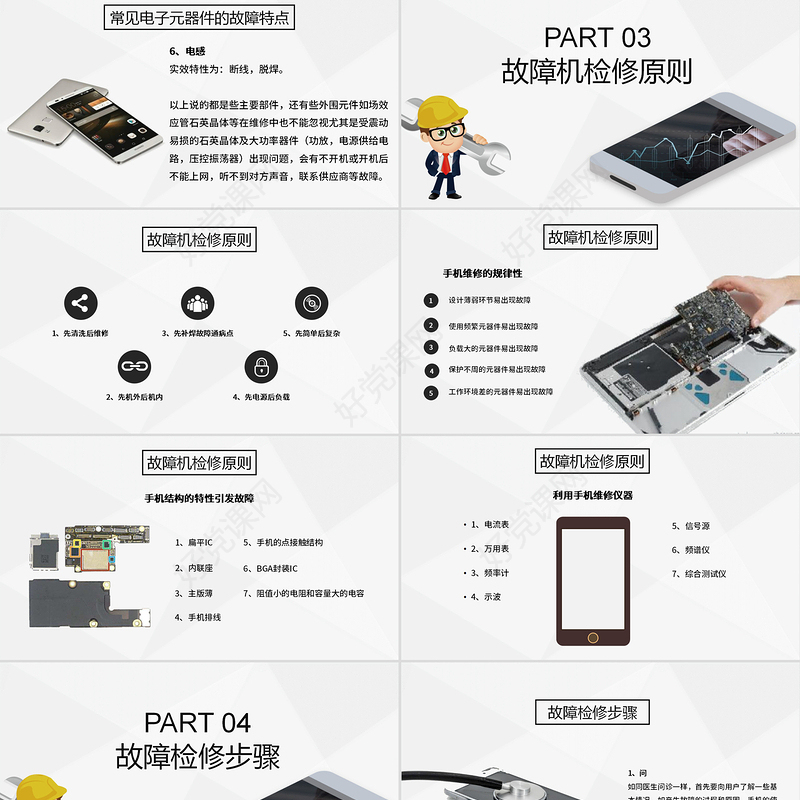

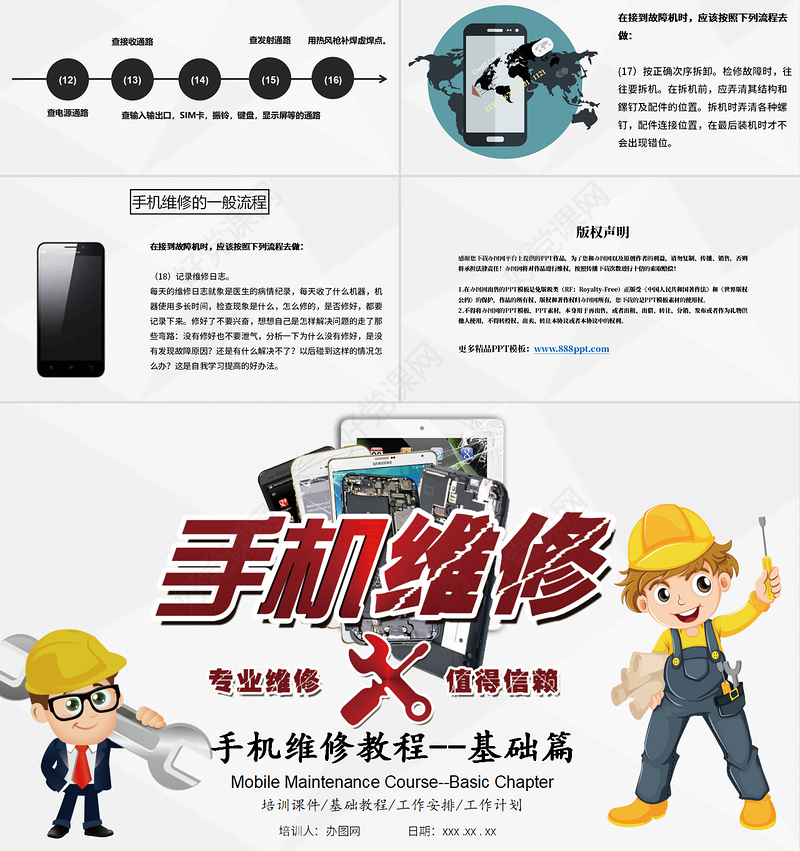

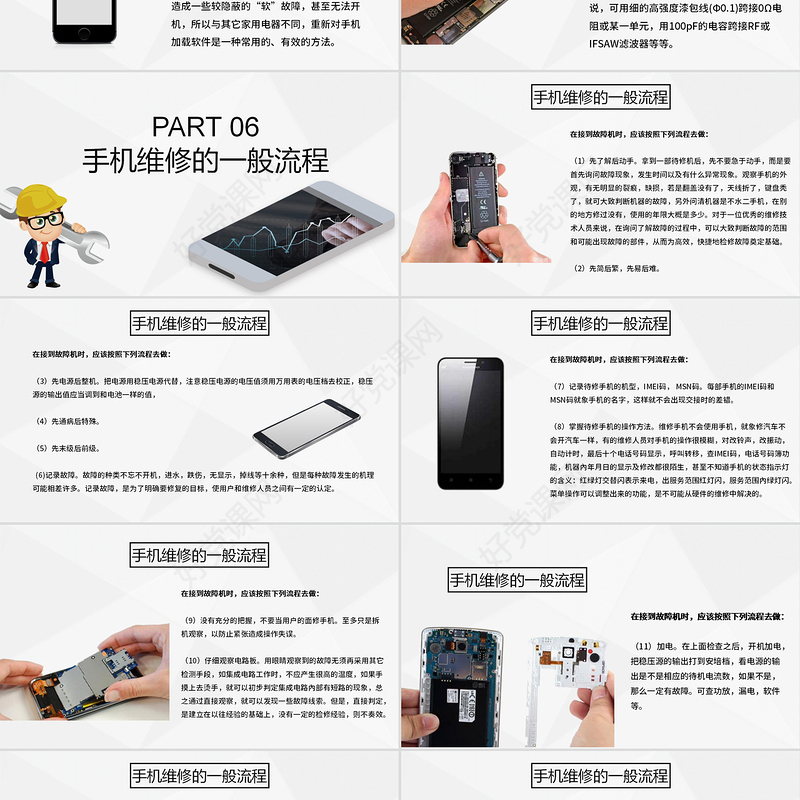

<p></p><br><p>目录故障分类常见电子元器件的故障特点故障检修步骤故障机检修原则维修手机的常用方法手机维修的一般流程</p><br><p>PART 01故障分类</p><br><p>故障原因（1）菜单设置故障：严格的说并不是故障，如无来电反应，可能是机主设置了呼叫转移；打不出电话，是否设置了呼出限制功能。对于莫名其妙的问题，可先用总复位。引起手机故障的原因</p><br><p>故障原因引起手机故障的原因（2）使用故障：一般指用户操作不当，错位调整而造成的。比较常见的有如下几种：1）机械性破坏。由于操作用力过猛或方法应用不正确，造成手机器件破裂，变形，及模块引脚脱焊等原因造成的故障。另外，翻盖脱轴，天线折断，机壳甩裂，进水，显示屏断裂等也属于这类故障。2）使用不当。使用手机的键盘时用指甲尖触键会造成键盘磨秃甚至脱落；用劣质充电器会损坏手机內部的充电电路；甚至引发事故；对手机菜单进行非法操作使某些功能处于关闭状态，使手机不能正常使用；错误输入密码导致SIM卡被锁后，盲目尝试造成SIM卡保护性自闭锁。</p><br><p>故障分类（1）不拆开手机只从手机的外表来看其故障，可分为三大类：1）完全不工作，其中包括不能开机接上电源后按下手机电源开关无任何反应；2）不能完全开机，按下手机开关后能检测到电流，但无开关机正常提示信息：如按键照明灯，显示屏照明灯全亮，显示屏有字符信息显示振铃器有开机后自检通过的提示音等；3）能开机，但部分功能发生故障，如按键失灵，显示不正常，无声，不送话。</p><br><p>故障分类（2）拆开手机，从几芯来看其故障，也可分为三大类：1）第一种为供电充电及电源部分故障；2）第二种为手机软件故障；3）第三种为手机收发部分故障。这三类故障之间有千丝万缕的联系，例如：手机软件影响电源供电系统， 收发通路锁相环电路，发射功率等级控制， 收发通路分时同步控制等，而收发通路的参考晶体振荡器又为手机软件工作提供运行的时钟信号。</p><br><p>PART 02常见电子元器件的故障特点</p><br><p>常见电子元器件的故障特点 无论是自然损耗所出现的故障，还是人为损坏所出现的故障，一般可归结为电路接点开路，电子元器件损坏和软件故障三种故障。接点开路，如果是导线的折断，拨插件的断开，接触不良等，检修起来一般比较容易。而电子元器件的损坏，（除明显的烧坏，发热外），一般很难凭观察员发现，在许多情况下，必须借助仪器才能检测判断，因此对于维修人员来说，首先必需了解各种器件实效的特点，这对于检修电路故障，提高检修效率是极为重要的。</p><br><p>常见电子元器件的故障特点 1、集成电路一般局部损坏如击穿，开路，短路，功放芯片容易损坏，储存器容易出现软件故障，其它芯片有时会出现虚焊。2、三极管击穿，开路，严重漏电，参数变劣。3、二极管（整流，发光，稳压， 变容）容易被击穿， 开路，使正向电阻变大，反向电阻变小。</p><br><p>常见电子元器件的故障特点4、电阻在一般情况下，电阻的实效率是比较低的。但电阻在电路中的作用很大在一些重要电路中，电阻值的变化会使三极管的静态工作点变化，从而引起整个单元电路工作不正常。电阻的实效特效是：脱焊，阻值变大或变小，温度特性变差。5、电容分为有极性电解电容与无极性电解电容。 电解电容的实效特性是：击穿短路， 漏电增大， 容量变小或断路。 无极性电容的实效特性是：击穿短路或脱焊，漏电严重或电阻效应。</p><br><p>常见电子元器件的故障特点6、电感实效特性为：断线，脱焊。以上说的都是些主要部件，还有些外围元件如场效应管石英晶体等在维修中也不能忽视尤其是受震动易损的石英晶体及大功率器件（功放，电源供给电路，压控振荡器）出现问题，会有不开机或开机后不能上网，听不到对方声音，联系供应商等故障。</p><br><p>PART 03故障机检修原则</p><br><p>故障机检修原则1、先清洗后维修3、先补焊故障通病点5、先简单后复杂2、先机外后机内4、先电源后负载</p><br><p>故障机检修原则12345设计薄弱环节易出现故障使用频繁元器件易出现故障负载大的元器件易出现故障保护不周的元器件易出现故障工作环境差的元器件易出现故障手机维修的规律性</p><br><p>故障机检修原则手机结构的特性引发故障1、扁平IC2、内联座3、主版薄4、手机排线5、手机的点接触结构6、BGA封装IC7、阻值小的电阻和容量大的电容</p><br><p>故障机检修原则利用手机维修仪器1、电流表2、万用表3、频率计4、示波5、信号源6、频谱仪7、综合测试仪  </p><br><p>PART 04故障检修步骤</p><br><p>故障检修步骤1、问如同医生问诊一样，首先要向用户了解一些基本情况，如产生故障的过程和原因，手机的使用年限及新旧程度等有关情况，这种询问应该成为进一步面察所要注意和加以思考的线索。</p><br><p>故障检修步骤2、看由于手机的种类繁多，难免会遇到自己以前接触有多的新机型或市面上较少的机型，看时应结合具体机型进行，如修手机时，看待机时的绿色LED状态指示灯是否闪烁，呼叫拨出时显示屏的信息等，结合这些观察到的现象征为进一步确诊故障提供思路。</p><br><p>故障检修步骤3、听可以从待修手机的话音质量，音量情况，声音是否断续等现象征初步判断故障。4、摸主要是针对功率放大器，晶体管，集成电路以及某些组件，用手摸可以感触到表面温度的高低，如烫手，可联想到是否电流过大或负载过重，即可根据地经验粗略地判断出故障部位。</p><br><p>故障检修步骤5、思即分析思考。根拒以前的观察，搜集到的资料，运用自己的维修经验，结合具体电路的工作原理，运用必要的测量手段，综合的进行分析，思考，判断，最后作出检修方案。6、修对于已经无效的元器件进行调换，焊接。</p><br><p>故障检修步骤对于新手机，因为生产工艺上的缺陷，故障多发生在机芯于机壳结合部分的机械应力点附近，且多为元器件焊接不良，虚焊等引起。与摔落，挤压损坏的手机故障有共同点，碰坏的手机在机壳上能观察到明显的机械损伤，在机芯的相应部分是重点检查部分。而进水与电源供电造成的手机有共同点，进水的手机，如没有及时处理，时间一长就被氧化，断线进行检修时不要盲目通电实验及随便拆卸，吹焊元器件及电路板，这样很容易使旧的故障没排出又产生新的，使原来可简单修复的手机变的复杂了。</p><br><p>PART 05维修手机的常用方法</p><br><p>维修手机的常用方法(1) 电压法　这是在所有家用电器维修中采用的一种最基本的方法。维修人员应注意积累一些在不同状态下的关键电压数据，这些状态是：通话状态、单接收状态、单发射状态、守侯状态。关键点的电压数据有：电源管理IC的各路输出电压和控制电压、RFVCO工作电压、13MHzVCO工作电压、CPU工作电压、控制电压和复位电压、RFIC工作电压、BB(基带BaseBand)IC工作电压、LNA工作电压、I／Q路直流偏置电压等等。在大多数情况下，该法可排除开机不工作、一发射即保护关机等故障。</p><br><p>(2) 电流法　该法也是在家用电器维修中常用的一种方法。由于手机几乎全部采用超小型SMD，在PCB上的元件安装密度相当大，故若要断开某处测量电流有一定的困难，一般采用测量电阻的端电压值再除以电阻值来间接测量电流。电流法可测量整机的工作、守候和关机电流。这对于维修来说很有帮助。一般正常的数据为：工作电流约400mA／3.6V，5级功率；守侯电流约10mA；关机电流约10μA。维修手机的常用方法</p><br><p>（3）电阻法 该法也是一种最常用的方法，其特点是安全、可靠，尤其是对高元件密度的手机来讲更是如此。维修人员应掌握常用手机关键部位和IC的在路正、反向电阻值。采用该法可排除常见的开路、短路、虚焊、器件烧毁等故障。(4) 信号追踪法　　要想排除一些较复杂的故障，需要采用此法。运用该法我们必须懂得手机的电路结构、方框图、信号处理过程、各处的信号特征(频率、幅度、相位、时序)，能看懂电路图。采用该法时先通过测量和对比将故障点定位于某一单元(如：PA单元)，然后再采用其它方法进一步将故障元件找出来。维修手机的常用方法</p><br><p>(5)观察法　　该法是通过维修者的感觉器官眼、耳、鼻的感觉来提高故障点在何处的判断速度。该法具有简单、有效的特点。视觉：看手机外壳有无破损、机械损伤?前盖、后盖、电池之间的配合是否良好和合缝?LCD的颜色是否正常?接插件、接触簧片、PCB的表面有无明显的氧化和变色?听觉：听手机内部有无异常的声音?异常声音是来自受话器还是其他部位?嗅觉：手机在大功率电平工作时，有无闻到异常的焦味?焦味是来自电源部分还是PA部分?维修手机的常用方法</p><br><p>(6) 温度法　　手机的电源部分、PA、电子开关和一些与温度相关的软故障的维修中，因为当这些部分出问题时，它们的表面温升肯定是异常的。具体操作时可用下列方法：①手摸；②酒精棉球；③吹热风或自然风；④喷专用的致冷剂。器件表面异常的温升情况有助于判断故障。维修手机的常用方法</p><br><p>(7) 清洗法　　由于手机的结构不能是全密闭的，而且又是在户外使用的产品，故内部的电路板容易受到外界水汽、酸性气体和灰尘的不良影响，再加上手机内部的接触点面积一般都很小，因此由于触点被氧化而造成的接触不良的现象是常见的。根据故障现象清洗的位置可在相应的部位进行，例如：SIM卡座、电池簧片、振铃簧片、送话器簧片、受话器簧片、振动电机簧片。对于旧型号的手机可重点清洗RF和BB之间的连结器簧片、按键板上的导电橡胶。清洗可用无水酒精或超声波清洗机进行清洗。维修手机的常用方法</p><br><p>(8) 补焊法　　由于现在的手机电路全部采用超小型SMD，故与其它家用电器相比较，手机电路的焊点面积要小很多，因此能够承受的机械应力(如：按压按键时的应力)很小，极容易出现虚焊的故障，而且往往虚焊点难以用肉眼发现。该法就是根据故障的现象，通过工作原理的分析判断故障可能在哪一单元，然后在该单元采用“大面积”补焊并清洗。即对相关的、可疑的焊接点均补焊一遍。补焊的工具可用尖头防静电烙铁或热风枪。维修手机的常用方法</p><br><p>(9) 重新加载软件　　该方法在其它所有家用电器维修中均不采用，但在手机维修中却经常采用。其原因是：手机的控制软件相当复杂，容易造成数据出错、部分程序或数据丢失的现象，因而造成一些较隐蔽的“软”故障，甚至无法开机，所以与其它家用电器不同，重新对手机加载软件是一种常用的、有效的方法。维修手机的常用方法</p><br><p>(10) 跨接法　　该法是在家用电器维修中采用的一种应急的方法。其前提条件是不能对整机电气指标造成大的影响，不能危及设备安全(如：对开关电源进行跳线维修)。对于手机的维修来说，可用细的高强度漆包线(Φ0.1)跨接0Ω电阻或某一单元，用100pF的电容跨接RF或IFSAW滤波器等等。维修手机的常用方法</p><br><p>PART 06手机维修的一般流程</p><br><p>在接到故障机时，应该按照下列流程去做：（1）先了解后动手。拿到一部待修机后，先不要急于动手，而是要首先询问故障现象，发生时间以及有什么异常现象。观察手机的外观，有无明显的裂痕，缺损，若是翻盖没有了，天线折了，键盘秃了，就可大致判断机器的故障，另外问清机器是不水二手机，在别的地方修过没有，使用的年限大概是多少。对于一位优秀的维修技术人员来说，在询问了解故障的过程中，可以大致判断故障的范围和可能出现故障的部件，从而为高效，快捷地检修故障奠定基础。（2）先简后繁，先易后难。手机维修的一般流程</p><br><p>在接到故障机时，应该按照下列流程去做：（3）先电源后整机。把电源用稳压电源代替，注意稳压电源的电压值须用万用表的电压档去校正，稳压源的输出值应当调到和电池一样的值， （4）先通病后特殊。（5）先末级后前级。 (6)记录故障。故障的种类不忘不开机，进水，跌伤，无显示，掉线等十余种，但是每种故障发生的机理可能相差许多。记录故障，是为了明确要修复的目标，使用户和维修人员之间有一定的认定。手机维修的一般流程</p><br><p>在接到故障机时，应该按照下列流程去做：（7）记录待修手机的机型，IMEI码， MSN码。每部手机的IMEI码和MSN码就象手机的名字，这样就不会出现交接时的差错。（8）掌握待修手机的操作方法。维修手机不会使用手机，就象修汽车不会开汽车一样，有的维修人员对手机的操作很模糊，对改铃声，改振动，自动计时，最后十个电话号码显示，呼叫转移，查IMEI码，电话号码簿功能，机器內年月日的显示及修改都很陌生，甚至不知道手机的状态指示灯的含义：红绿灯交替闪表示来电，出服务范围红灯闪，服务范围內绿灯闪。菜单操作可以调整出来的功能，是不可能从硬件的维修中解决的。手机维修的一般流程</p><br><p>在接到故障机时，应该按照下列流程去做：（9）没有充分的把握，不要当用户的面修手机。至多只是拆机观察，以防止紧张造成操作失误。（10）仔细观察电路板。用眼睛观察到的故障无须再采用其它检测手段，如集成电路工作时，不应产生很高的温度，如果手摸上去烫手，就可以初步判定集成电路內部有短路的现象，总之通过直接观察，就可以发现一些故障线索。但是，直接判定，是建立在以往经验的基础上，没有一定的检修经验，则不奏效。手机维修的一般流程</p><br><p>在接到故障机时，应该按照下列流程去做：（11）加电。在上面检查之后，开机加电，把稳压源的输出打到安培档，看电源的输出是不是相应的待机电流数，如果不是，那么一定有故障。可查功放，漏电，软件等。手机维修的一般流程</p><br><p>手机维修的一般流程</p><br><p>在接到故障机时，应该按照下列流程去做：(17）按正确次序拆卸。检修故障时，往往要拆机。在拆机前，应弄清其结构和鏍钉及配件的位置。拆机时弄清各种螺钉，配件连接位置，在最后装机时才不会出现错位。手机维修的一般流程</p><br><p>在接到故障机时，应该按照下列流程去做：（18）记录维修日志。每天的维修日志就象是医生的病情纪录，每天收了什么机器，机器使用多长时间，检查现象是什么，怎么修的，是否修好，都要记录下来。修好了不要兴奋，想想自己是怎样解决问题的走了那些弯路：没有修好也不要泄气，分析一下为什么没有修好，是没有发现故障原因？还是有什么解决不了？以后碰到这样的情况怎么办？这是自我学习提高的好办法。手机维修的一般流程</p><br><p>版权声明感谢您下载办图网平台上提供的PPT作品，为了您和办图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！办图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！1.在办图网出售的PPT模板是免版税类（RF：Royalty-Free）正版受《中国人民共和国著作法》和《世界版权公约》的保护，作品的所有权、版权和著作权归办图网所有，您下载的是PPT模板素材的使用权。2.不得将办图网的PPT模板、PPT素材，本身用于再出售，或者出租、出借、转让、分销、发布或者作为礼物供他人使用，不得转授权、出卖、转让本协议或者本协议中的权利。更多精品PPT模板：www.888ppt.com</p><br><p></p><br>
